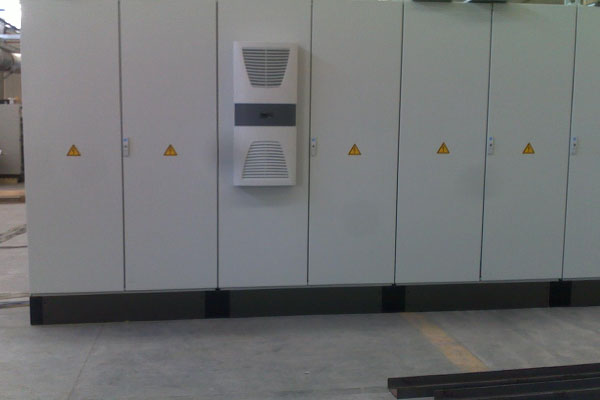

山東PLC控制柜的構成有哪些

山東PLC控制柜的應用很廣泛，但對外行人來說這是一個比較陌生的詞，今天小編給大家簡單介紹一下，關于控制柜有哪些組成部分，大家誰要是想了解這方面內容可以參考一下。

1、空開：這是一個總的空氣開關，是整個柜體的電源控制，也是每個柜子都要有的一個東西。

(1)AC220V總電源開關，這是每臺PLC控制柜一定要有的。如外部儀表、用電設備電源需要從PLC柜送出，則每個回路應單路配置1個電源開關。

(2)DC24V電源總開關，這是每臺PLC控制柜一定要有的。如外部儀表、用電設備電源需要從PLC柜送出，則每個回路應單路配置1個電源開關。

(3)動力電源總開關，如果PLC控制柜內還安裝有接觸器、變頻器等設備，這個開關是一定有的。

2、PLC。如果工程小可以直接就是一個普通的PLC，但如果工程比較大可能就需要模塊、卡件式的，同時還可能需要冗余。

3、24VDC的電源。

大部分山東PLC控制柜自帶DC24V電源，如果需要DC24V電源回路較多，則要單獨配置輸入AC220V/輸出DC24V開關電源模塊。

4、繼電器。PLC控制柜內可編程序控制DO輸出原則上不直接入外部控制回路，應由高性能中間繼電器中轉，有利于延長PLCDO輸出模塊使用壽命。中間繼電器觸點數量按需要選擇兩常開/兩常閉類型或四常開/四常閉類型中間繼電器。

5、接線端子。由接線端子數量由輸入和輸出回路數量決定。這個是每個柜子都不能缺少的東西，要根據信號數量可以配置。

6、匯線槽。用于PLC柜內布線，匯線槽規格大小由柜內線纜數量決定。

7、可編程序控制設備。可編程序控制PLC品牌通常根據工程需要選擇，性能穩定、運行可靠、高性價比、簡潔實用和、便于擴展和兼容性強是選擇PLC的基本要素。如果工程比較大或重要場合還需要考慮PLC冗余。

8、信號隔離器和配電器。現場兩線制變送器信號通過配電器轉換為4-20mA信號送入可編程序控制設備AI輸入端。外部4-20mA、0-5V、0-20mA等各種信號通過通過信號隔離器轉換為4-20mA信號送入可編程序控制AI輸入端。使用信號隔離器和配電器可以提高整個系統抗能力和系統穩定性能。

9、別的設備。此外還會有接觸器、按鈕、變頻器、交換機、人機界面觸摸屏等設備，這要根據需要進行選擇。

以上就是基本的山東PLC控制柜的基本構成了，大家在安裝時要注意，其中不能缺少的東西是一定要有的，如果缺少了要及時添加，以免影響使用。
