禾邦為您介紹濟南抽屜柜的技術要求

濟南抽屜柜在工程中的應用比較廣泛，這種設備產品也具有相應的技術要求，能夠滿足用戶的多種需求。為了方便用戶運用，下面禾邦就詳細為您介紹下具體的內容，操作人員可以將其作為了解，進一步提高工作效率。

1、一般要求

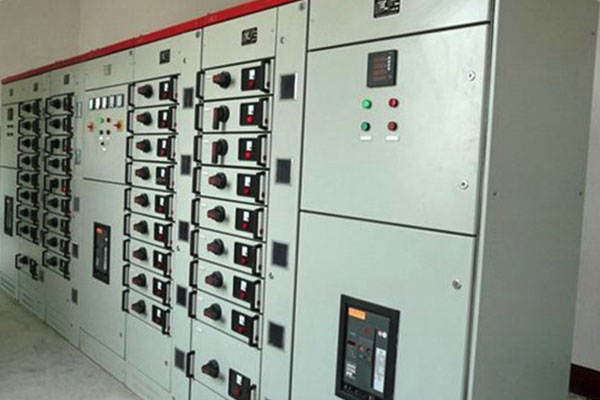

(1)低壓動力(控制)中心采用低壓抽出式(指抽屜組件可以整體抽出)開關柜，開關柜型號為MNS。

(2)投標方提供整套低壓動力(控制)中心及其連接的母線橋(包括變壓器：二次與各低壓進線柜之間的母線橋，母線橋長度按布置位置自行確定，包括與低壓柜體的連接材料、保護罩的全套材料)，低壓抽出式開關柜包括主電路、輔助電路、母線和各種附件以及全部電氣接線。

(3)主電路、母線、絕緣子、支持件和抽出裝置應有足夠的機械強度以承受任何短路故障電流產生的沖擊而不損壞。

(4)濟南抽屜柜任何載流部件的zui大溫升應不超過有關標準規定的限值。

(5)相同型號和額定值的元件應能互換。

(6)所有元件均應由非吸濕和非燃性材料制成。

(7)低壓開關柜為全抽出式結構。其防護等級應符合GB4942的要求。柜體需為易于調運及易于鏟入底部運輸的形式。運輸單元最大長度不超過1.5米，在一個運輸單元中的開關柜不應超過2臺。

(8)按設計圖紙每段低壓動力中心有一定數量的備用回路。且每個備用單元應包括全部設備并完成全部接線。

(9)投標方提供的每段低壓動力(控制)中心應滿足設計圖紙的要求。

(10)投標方負責和干式變壓器廠家配合，提供開關柜與干式變壓器的連接母線，開關柜和干式變壓器一列布置。開關柜母線至少伸出柜體300m，濟南抽屜柜廠家負責提供開關柜母線布置圖給變壓器廠家。

2、低壓電器組合

(1)每個低壓動力中心的進線斷路器和聯絡斷路器均采用框架空氣斷路器。

(2)額定功率75kW及以上的電動機采用框架空氣斷路器作為保護和操作電器。額定功率小于75kW的電動機回路采用塑殼空氣斷路器作為短路保護電器。接觸器作為操作電器，主要工藝設備設置馬達保護器，馬達保護器面板、控制按鈕、指示燈放在柜門。

(3)按圖紙電動機回路塑殼空氣斷路器應具有限流特性。

(4)采用框架空氣斷路器的饋線回路具有選擇性短延時脫扣。

3、結構要求

(1)由鋼板外殼封閉的框架應是垂直地面安裝的剛性、自承式獨立結構，并應能承受所安裝元件和短路時產生的動、熱穩定。同時不會因為開關柜的安裝、運輸等情況而影響開關柜的性能。

(2)開關柜的外殼鋼板的厚度應滿足國標和IEC的有關標準。所有除門板和側板采用冷軋鋼板外，其它板材需滿足MNS盤柜標準，厚度不少于2.00mm，開關柜間隔門和抽屜面板表面采用靜電粉末噴塑亞光處理，其表面應抗沖擊、耐腐蝕。

關于濟南抽屜柜的相關技術要求就為大家介紹到這里了，相關人員在使用設備之前要充分掌握使用方法，以免設備在使用中出現問題，帶來不必要的麻煩。如果大家想要了解更多資訊，歡迎繼續關注我們的網站。
