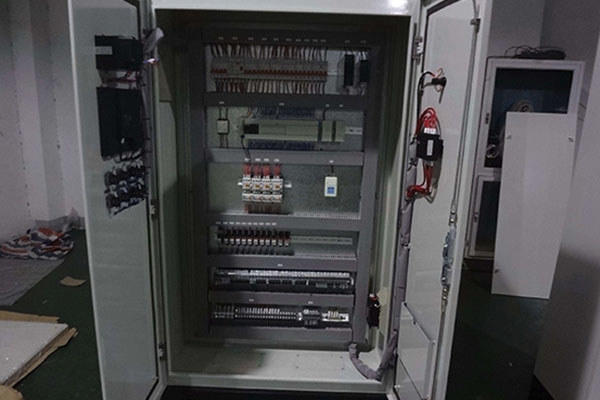

PLC控制柜的內部構造你熟悉嗎

如果對PLC控制柜的內部構造不是很了解的話，會很影響后續工作的開展的，因此，建議操作人員，在使用前要熟記設備的基本構造組成，以及零部件的基本性能。下面禾邦就詳細為您介紹下具體的內容。

一、電源

控制柜的電源在整個系統中起著重要作用，沒有良好可靠的電源系統就無法運作。一般的交流電壓變動在+百分之十(+百分之十五)的范圍內，可以不采取其他措施而將PLC直接連接到交流電網

二、CPU

CPU是PLC控制柜的控制樞紐。它根據控制器系統的程序分配給程序員的功能接收和存儲從程序員輸入的用戶程序和數據;檢查電源、內存、I/O和警告計時器的狀態，并能診斷用戶程序的語法錯誤。設備投入運行時，首先通過掃描接收現場各輸入設備的狀態和數據，然后將其存儲到i/o映射區域，然后從用戶程序存儲器中逐行讀取用戶程序。

在解釋命令之后，邏輯或算術運算的結果被發送到i/o映射區域或數據寄存器。所有用戶程序執行完畢后，將I/O映射區域的各輸出狀態或輸出寄存器內的數據傳輸至相應的輸出裝置，進行循環運行，直至停止運行。為了進一步提高設備的可靠性，近年來采用了兩個CPU來構造冗余系統或三CPU系統。這樣，即使某個CPU出現故障，整個系統仍能正常運行。

三、存儲器

存放系統軟件的存儲器稱為系統程序存儲器。

存放應用軟件的存儲器稱為用戶程序存儲器。

四、輸入輸出接口電路

1、PLC控制柜現場輸入接口電路是光耦合電路和微機的輸入接口電路，具有可編程邏輯控制器和現場控制接口的輸入通道的功能。

2、現場輸出接口電路由輸出數據寄存器、門電路和中斷請求電路集成，作用可編程邏輯控制器通過現場輸出接口電路輸出與現場致動器對應的控制信號。五、功能模塊如計數、定位等功能模塊。

為了能更好的開展工作，技術人員要對PLC控制柜有足夠的了解，知道它是由哪些結構組成的，知道該如何使用，以免因為操作不當，導致設備出現問題。上述關于控制柜的基本結構的相關內容，大家如果有不了解的，可以參考上述內容展開一系列的操作。
