換熱站自控系統的基本組成是怎樣的呢

為了能更好的供熱，一般會使用到換熱站自控系統，但是這一系統的結構比較復雜，如果是不了解的用戶，可能并不能熟練的掌握運用。為了方便大家使用，下面禾邦就為大家介紹下，這一系統的基本組成等內容。

一、定義

換熱站以供熱的形式分為直供站和間供站，前者是電廠的直供站，溫度高，難以控制，浪費熱能。是原發電廠廢熱福利加熱產品。后來開始收費，才有熱力公司。隨著商品經濟的發展，熱量被商品化，熱量公司開始提高供熱質量，有供應所。這是集中供熱。鍋爐供熱，省掉電廠環節，效率低，污染大。集中供熱是發展方向，間供站為主。

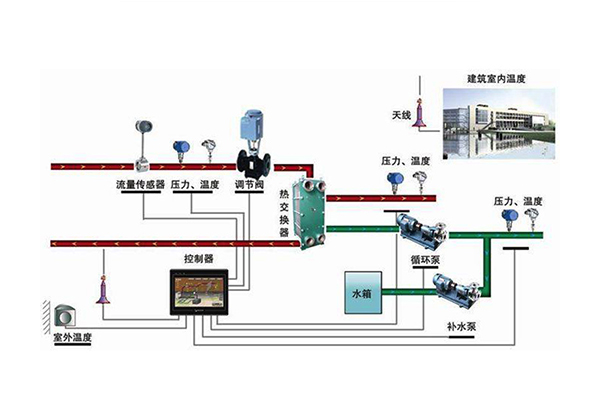

二、換熱站自控系統的構成與工藝流程圖

換熱站控制系統由以下3部分組成：

1、測量儀表及變送器。為了測量換熱站的運轉參數和室內外溫度，主要包括二次供水溫度、室內外溫度、二次側供水流量、一次壓力等測量傳感器。

2、執行機構。對換熱站運轉的各個調節機構進行電動調節，主要由變頻器和泵電動機構成。

3、PLC和工控機。換熱站的自動控制和運行參數用于監控、記錄、統計、報警和報表打印。

換熱站與熱用戶的連接方式為間接連接方式，即一次供水與二次供水分開，如圖所示:

4、換熱器是換熱站結構中重要的部分，它是連接二次管網和二次管網的中間部分，其主要功能是將一次管網的蒸汽和循環水混合，加熱循環水供用戶使用。

換熱站種類很多，換熱器按照傳遞原理可以分為一下幾種形式：

1、直接接觸式換熱器：利用冷熱流體直接接觸，彼此混合進行換熱的換熱器。這種換熱器具有傳熱效率高、單位體積傳熱面積大、設備結構簡單、價格低等優點。

2、蓄熱式換熱器：通過固體蓄熱器與熱流體和冷流體之間的交換接觸，從熱流體到冷流體的換熱。這類換熱器具有結構緊湊價格便宜、單位體積面積大的優點。適合于汽一汽熱交換的場所。

3、間壁式熱交換器：利用間壁隔離進行熱交換的冷熱兩種流體，相互不接觸，熱量從熱流體通過間壁傳遞到冷熱流體的熱交換器。間壁式換熱器是工業生產中應用廣泛的換熱器。

4、中間載熱體式換熱器：把兩個間壁式換熱器由在其中循環的載熱體連接起來的換熱器。工業中常見的是管殼式換熱器、板式換熱器及其他緊湊、新型換熱器。

換熱站自控系統比較復雜，因此，為了能更好的供熱，方便使用，希望相關人員要充分掌握操作的技巧和方法，在熟練了解這一系統后展開運用，以便工業生產。如果您想要了解更多資訊，歡迎繼續關注我們的網站。
