你知道PLC控制柜嗎?了解它的結構嗎

　　PLC集成控制柜具有過載、短路、斷相保護等保護功能。結構緊湊，運行穩定，功能齊全。它可以根據實際的控制儀表進行組合，可以實現單個機柜的自動控制，也可以通過工業以太網或工業現場總線網絡實現由多個機柜組成的分布式控制系統。PLC控制柜能適應各種工業自動化控制場合。廣泛應用于電力、冶金、化工、造紙、環境污水處理等行業，那么大家對它了解多少呢?

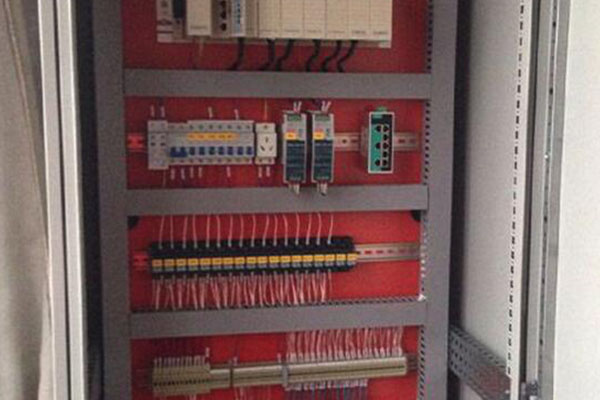

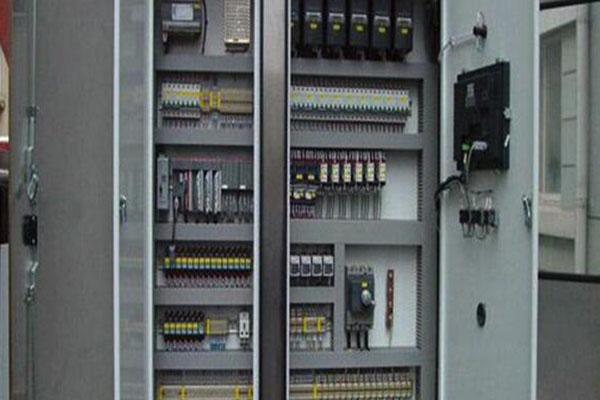

　　一、PLC控制柜的結構是什么?

　　控制柜一般包括以下五個部分：

　　空氣開關

　　主空氣開關，是整個機柜的電源控制。我相信每個內閣都需要有一樣東西。

　　PLC

　　這應該根據項目的需要來選擇。例如，如果項目很小，它可以直接是一個集成的可編程邏輯控制器，但是如果項目很大，它可能需要模塊化和卡類型，并且它也可能需要冗余(即，兩套可編程邏輯控制器交替使用)。

　　電源

　　一個24伏直流開關電源，大多數可編程邏輯控制器都有自己的24伏直流電源，所以是否使用這個開關電源是根據是否真的需要來決定的。

　　繼電器

　　一般來說，可編程邏輯控制器可以直接向控制回路，發送指令，但也可以先通過繼電器傳輸。例如，如果您的可編程邏輯控制器的輸出端口充電至24伏直流電，但您的控制回路圖中的可編程邏輯控制器所需的節點為220伏交流電，則您需要在可編程邏輯控制器的輸出端口添加一個繼電器，即當發出命令時，繼電器將動作，但控制回路的節點將連接到繼電器的常開或常閉點。也可根據情況選擇是否使用繼電器。

　　接線端子

　　這對于每個內閣來說是至關重要的?？梢愿鶕盘枖盗窟M行配置。如果它只是一個簡單的PLC控制柜，它基本上需要這些東西。如果你的控制柜里還有其他東西，那要看情況了。例如，您可能需要為一些現場儀器或小型控制箱供電，并且您可能需要增加空開關的數量?；蛘?，如果你想讓可編程邏輯控制器連接到上位計算機，你可能需要添加一個開關或什么的。這要看情況。

　　關于PLC控制柜的介紹和它的結構，上述內容中已經為大家介紹完了，相信大家看完之后會對此有新的認識和了解，如若想要了解更多的內容，可以多多關注我們的網站，希望能夠幫助到大家。
