換熱站PLC控制柜應連接哪條二次回路線

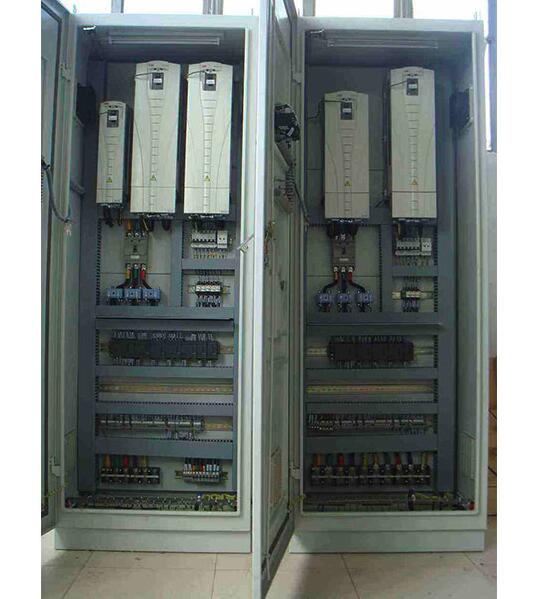

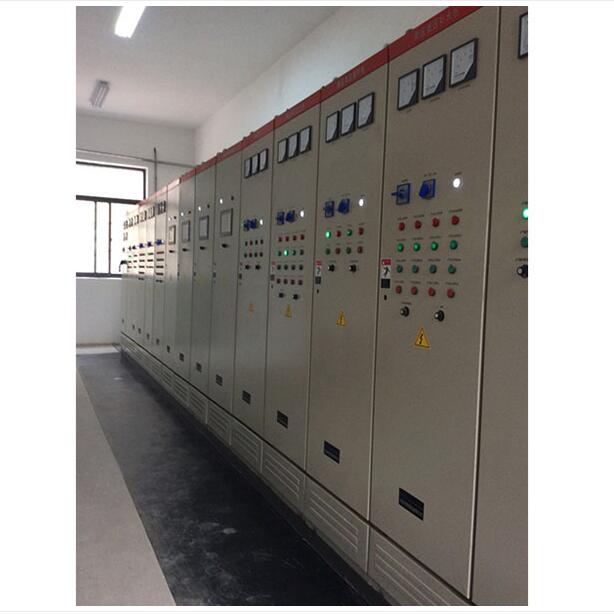

　　連接換熱站PLC控制柜的技術計劃真的很復雜，外行人看到的是一些紅、綠、粗的電纜很難辨別各種顏色的線，但對業內人士來說，這些是實現各種功能的基礎。因此，將電纜連接好是控制柜正常運行的關鍵。大多數plc控制柜都是在工廠生產的，讓我們來看看這種控制柜在二次回路線的連接方法吧!

　　01

　　按圖施工、連線正確。

　　02

　　二次線的連接(包括螺栓連接、插接、焊接等)均應牢固可靠，線束應橫平、豎直，配置堅牢，層次分明，整齊美觀。同一合同同一型號規格的控制柜元件安裝位置及布線方式應一致。

　　03采用線束布線時固定線束應橫平豎直布置并應捆扎和固定，捆扎間距不宜大于100mm，水平線束固定間距不宜大于300mm，垂直線束固定間距不宜大于400mm。

　　04同一列換熱站PLC控制柜器件的線號讀向盡量保持一致。慣例為從左到右，從下到上，從內到外。

　　05

　　二次線截面積要求：

　　單股導線 不小于1.5mm²

　　多股導線 不小于1.0mm²

　　弱電回路 不小于0.5mm²

　　電流回路 不小于2.5mm²

　　保護接地線 不小于2.5mm²

　　06所有二次回路連接導線中間不應有接頭，連接頭只能位于器件的接線端子或接線端子排上。

　　07每個換熱站PLC控制柜電器元件的接點比較多允許接2 根線。每個端子的接線點一般不宜接二根導線，特殊情況時可以接兩根導線

　　08

　　二次線應遠離飛弧元件(指斷路器、接觸器等元件)，并不得防礙電器操作。

　　09電流表與分流器的連線之間不得經過端子，其線長不得超過3米。

　　10電流回路宜經過試驗端子(作用可以不拆線直接測電流)接至測量儀表。

　　多股導線端部應加冷壓端頭接線。弱電回路中截面面積小于1m㎡的單股導線應采用錫焊或其它合適的方式接線。

　　12二次線不得從母線相間穿過。

　　13

　　回拉式彈簧端子的聯接：

　　1)硬導線的剝線長度： 10 mm左右。

　　2)軟導線應套上線鼻子壓緊后后再插到端子，注意銅線芯不要露出線鼻子且要壓實。

　　3)合格壓接。

　　4)不合格

　　5)導線插入端子口中，直到感覺到導線已插到底部 ，上部不能露銅。

　　14

　　屏蔽電纜的連接。

　　●擰緊屏蔽線至約15 mm 長為上;●用線鼻子把導線與屏蔽壓在一起;●壓過的線回折在絕緣導線外層上;●屏蔽線采用單端接地。

　　15用熱縮管固定導線連接的部分

　　要做一個好的連接換熱站PLC控制柜，細節非常重要。我們技術部門的目標是不放過任何細節。特別是接線工作，我們需要一絲不茍的工作，不允許犯任何錯誤的。只有這樣，我們才能保證產品質量，贏得客戶的信任。
