不懂PLC控制柜的朋友有福了，基礎知識大總結

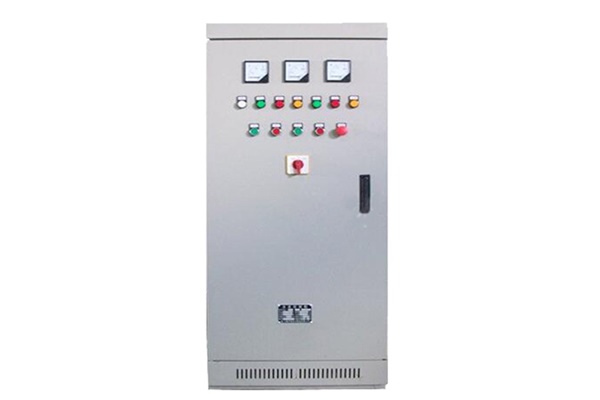

　　PLC控制柜結構緊湊，運行穩定，功能齊全，可根據實際控制規格進行組合。它不僅可以實現單個機柜的自動控制，還可以通過工業以太網或工業現場總線網絡實現多個機柜組成的分布式控制系統?？蛇m應各種尺寸的工業自動化控制場合，廣泛應用于電力、冶金、化工、造紙、環保污水處理等領域。具有過載、短路、斷相保護等功能。

　　PLC控制柜可以完成設備自動化和過程自動化控制，實現完善的網絡功能，具有性能穩定、可擴展性強、抗干擾能力強的特點，是現代工業的核心和靈魂。用戶可以設計PLC控制柜、變頻柜等。根據自己的要求，可以搭配人機界面觸摸屏，達到操作方便的目的。

　　典型應用包括恒壓供水、空氣壓縮機、風機和水泵、中央空調、港口機械、機床、鍋爐、造紙機械、食品機械等。

　　給大家普及一下基礎知識吧~

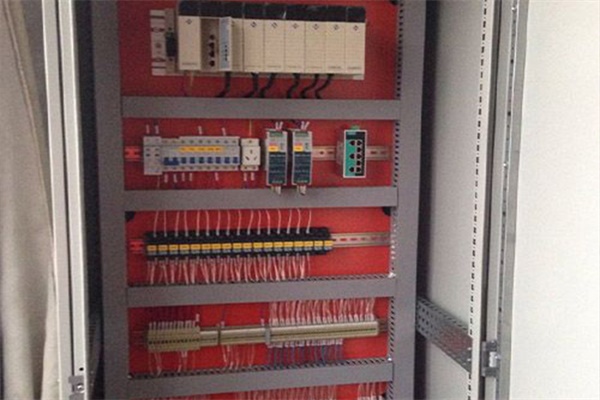

　　可編程控制器控制柜組件

　　1、空開

　　一個總空氣開關，是整個機柜的電源控制，是每個機柜都必須有的東西。

　　2、可編程控制器

　　這個要根據項目的需要來選擇。如果項目比較小，可以直接用一個集成的PLC如果項目較大，可能需要模塊化和卡式，也可能需要冗余(即兩套交替使用)。

　　3、24伏直流電源

　　一個24v直流開關電源，大部分PLC都有自己的24v直流電源，需要根據實際情況決定是否使用這個開關電源。

　　4、繼電器

　　一般來說，可編程邏輯控制器可以直接向控制回路，發送指令，但也可以先通過繼電器傳輸。如果您的可編程邏輯控制器的輸出端口充有24V直流電壓，但是您的控制回路中的圖中的可編程邏輯控制器所需的節點是220伏交流電，那么您需要在可編程邏輯控制器的輸出端口添加一個繼電器，也就是說，當發出命令時，繼電器會將控制回路的節點連接到繼電器的常開或常閉點。這也是根據情況選擇是否使用繼電器。

　　5、接線端子

　　這是每個機柜必不可少的東西，可以根據信號數量進行配置。如果只是一個簡單的PLC控制柜，基本上需要這些東西。如果你的控制柜需要其他設備，那要看情況。比如你可能需要給一些現場儀表或者小控制箱供電，你可能需要增加空開關的數量?；蛘呦胱孭LC和上位機連接，可能需要加個開關什么的。
