換熱站PLC控制系統的結構是怎樣的你了解嗎

換熱站PLC控制系統一般分為三大部分，分別是輸入電路、內部控制電路和輸出電路，三者相互結合使用，方便工作的開展。為了讓大家更好的了解運用，下面我們就來看看，系統的基本組成是怎樣的。

1、換熱站PLC控制系統

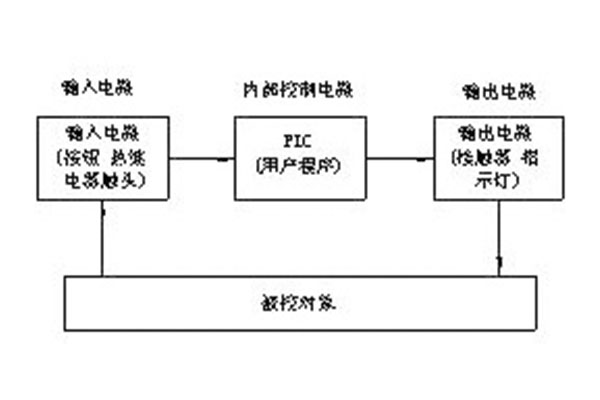

電動機全壓起動的PLC控制系統基本構成圖，可將之分成輸入電路、內部控制電路和輸出電路三個部分。

輸入電路

輸入電路的功能是向PLC發送輸入控制信號，輸入設備為按鈕SB1、SB2和fr常閉觸點。外部輸入控制信號通過PLC輸入到相應的輸入繼電器。輸入繼電器可提供任意數量的常開觸點和常閉觸點，用于PLC內容控制電路編程。

輸出電路

輸出電路的功能是將PLC的輸出控制信號轉換成能驅動km線圈和HL1指示燈的信號。在PLC的內部控制電路中有許多輸出繼電器。每個輸出繼電器不僅提供一個常開觸點和一個常閉觸點，用于在PLC內部控制電路中編程，而且還提供一個常開觸點，用于輸出電路與輸出端口連接。

該觸點稱為內部硬觸點，是一種內部物理常開觸點。通過該觸點，驅動外部km線圈和HL1指示燈，然后km線圈通過主電路中的km主觸點控制電機M的啟動和停止。驅動負載的電源由外部電源部門供電，PLC的輸出端口也有輸出電源的com公共端。

內部控制電路

換熱站PLC控制系統內部控制電路由用戶程序根據被控電機的實際控制要求編制而成。其功能是根據用戶程序中指定的邏輯關系計算、處理和判斷輸入輸出信號的狀態，得到相應的輸出控制信號，通過控制信號驅動輸出設備：電機M、指示燈HL1等。

用戶程序通過個人計算機通信或編程器輸入將所有程序語句寫入PLC的用戶程序存儲器中。用戶程序的修改只需要通過編程器等設備改變存儲器中的一些語句，而不需要改變控制器的內部接線，從而實現了控制的靈活性。

2、PLC控制梯形圖

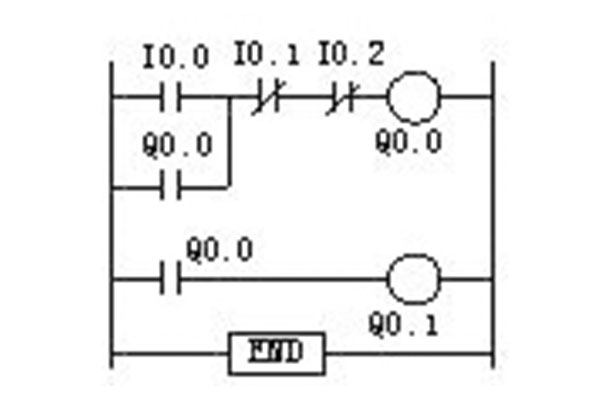

梯形圖是由線圈、常開觸點、常閉觸點或多個內部繼電器的功能塊組成的等效控制電路。

電動機全電壓起動的PLC控制梯形圖，由FR常閉觸點、SB2常閉按鈕、KM常開輔助觸點、SB1常開按鈕并聯單元、KM線圈等與等效控制元件符號串聯組成。電動機全電壓起動控制梯形圖在形式上與接觸器電氣控制電路圖相似，但與電氣控制電路圖有許多不同。

換熱站PLC控制系統的相關內容就為大家介紹到這里了，用戶在運用中可以參考上述內容來了解并熟悉系統組成，確保系統能合理有序的運行，提高工作的效率。如果您想要了解更多資訊，歡迎繼續關注我們的網站。
